您當前位置：行業與產品 >> 水力控制閥系列 >> 薄膜式減壓閥

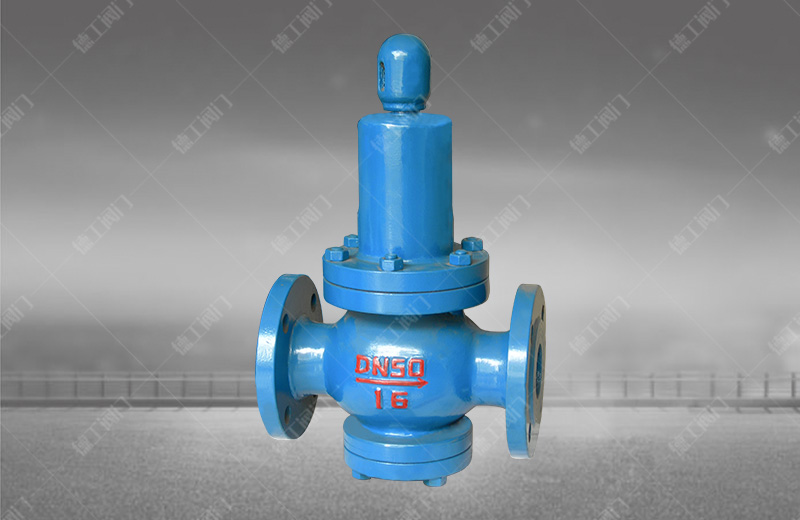

薄膜式減壓閥

技術參數

產品型號：Y42X
公稱通徑：DN15~500mm
公稱壓力：PN1.0~2.5MPa
工作溫度：0℃-80℃
主要材質：WCB、2Cr13、2Cr13/25(鍍硬鉻)、2Cr13/銅合金
驅動方式：手動
法蘭標準：GB/T17241.6、GB/T9113
試驗標準：GB/T13927、API598

產品詳情

Y42X型薄膜式減壓閥產品介紹

薄膜式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

Y42X型薄膜式減壓閥主要技術參數和性能指標

公稱壓力（Mpa）	1.0	1.6	2.5
殼體試驗壓力（Mpa）*	1.5	2.4	3.75
密封試驗壓力（Mpa）	1.0	1.6	2.5
最高進口壓力（Mpa）	1.0	1.6	2.5
出口壓力范圍（Mpa）	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差（Mpa）△P2P	GB12244-1989
流量特性偏差（Mpa）P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

*：殼體試驗不包括膜片、閥蓋

Y42X型薄膜式減壓閥主要外形尺寸

公稱通徑DN	外形尺寸
公稱通徑DN	L	H	H1
15	160	265	100
20	160	265	100
25	180	285	110
32	200	285	110
40	220	320	120
50	250	320	120
65	280	335	140
80	310	425	165
100	350	445	185
125	400	590	225
150	450	625	260
200	500	680	280
250	650	855	335
300	800	935	385
350	850	1015	430
400	900	1095	455
450	900	1165	500
500	950	1205	525
