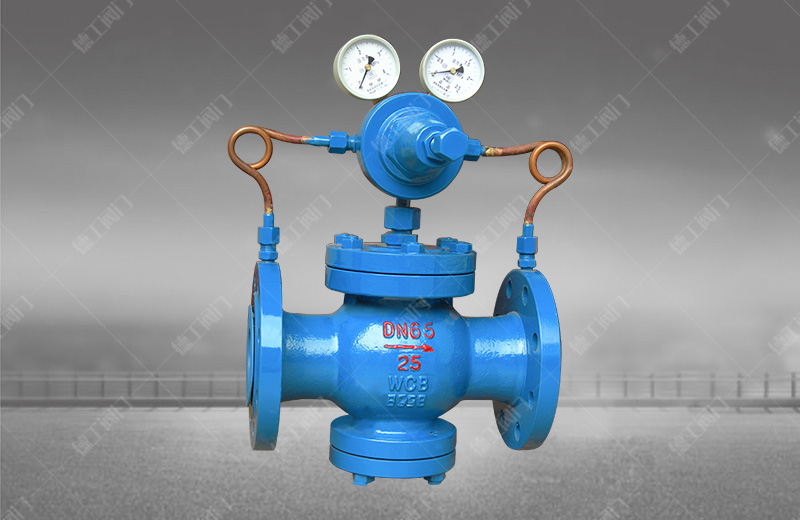

先導活塞式氣體減壓閥

技術參數

產品型號：YK43X/F/Y
公稱通徑：DN15~500mm
公稱壓力：PN1.6～16.0MPa
主要材質：碳鋼、不銹鋼
適用溫度：0~80℃
驅動方式：手動
法蘭標準：GB/T17241.6、GB/T9113
試驗標準：GB/T13927、API598

產品詳情

YK43X型先導活塞式氣體減壓閥介紹

本系列先導活塞式氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本先導式超大膜片高靈敏度減壓閥主要用于氣體管路，如空氣、氮?dú)�、氧氣、氫氣、液化氣、天然氣等氣體。

YK43X型先導活塞式氣體減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989

*：殼體試驗不包括膜片、頂蓋

YK43X型先導活塞式氣體減壓閥主要外形尺寸

公稱通徑		外形尺寸
		L			H	Hl
		1.6/2.5MPa		4.0MPa
15	160	180	290		90
20	160	180	300		98
25	180	200	300		110
32	200	220	300		110
40	220	240	320		125
50	250	270	320		125
65	280	300	325		130
80	310	330	365		160
100	350	380	365		170
125	400	450	475		200
150	450	500	475		210
200	500	550	515		240
250	650		560		290
300	800		705		335
350	850		745		375
400	900		780		405
450	900		730		455
500	950		835		465
公稱通徑DN	外形尺寸
	L				H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180			300	100
20	180	200			310	105
25	200	220			31	120
32	220	230			310	120
40	240	240			335	135
50	270	300			335	135
65	300	340			340	140
80	330	360			380	170
100	380				380	185
125	450				490	215
150	500				490	225
200	550				535	260
250	650				580	310
300	800				725	355
350	850				765	395
400	900				800	435
500	950				855	495
