您當前位置：行業與產品 >> 閘閥系列 >> 氣動無導流孔平板閘閥

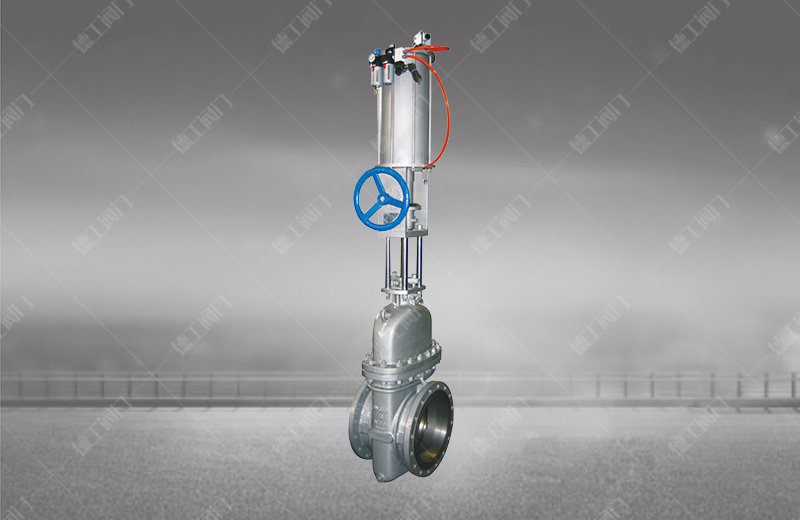

氣動無導流孔平板閘閥

技術參數

產品型號：Z6s43(4)WF(Y、H)
公稱通徑：DN50～700mm，NPS2"～28"
公稱壓力：PN1.0～16.0MPa，Class150～900Lb
適用溫度："G"型(-29～250℃),"D"型（-45～121℃），普通型（-29～121℃）
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

產品詳情

產品特點
氣動無導流孔平板閘閥具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用于水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等領域。

主要性能規范

壓力等級		常溫下壓力試驗(MPa)				適用溫度(℃)			適用介質
壓力等級		殼體	左密封	右密封	低壓密封	"G"型	"D"型	普通型	"KZ"型	"Z"型
公稱壓力 (MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2 ＞500Mg/m³的介質	石油、天然氣、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅級 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

主要零件材料

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	密封圈	填料	密封指
"Z"型	WCB	合金鋼(特殊處理)	不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	耐油密封脂
"KZ"型	WCB	合金鋼(特殊處理)	抗硫不銹鋼	合金鋼(特殊處理)	鋁青銅	填充四氟	填充四氟、膨脹石墨	抗硫密封脂

主要外形尺寸

公稱通徑 DN	PN16 PN25 150Lb	PN40 PN64 300Lb	PN40 PN64 PN100	PN100 600Lb	PN160 PN200	900Lb 1500Lb
50	178	216	250	292	280	330
65	190	241	280	330	315	356
80	203	283	310	356	380	381
100	229	305	350	432	425	457
125	254	381	400	508	480	559
150	267	403	450	559	530	610
200	292	419	550	660	620	737
250	330	457	650	787	730	838
300	356	502	750	838	850	965
350	381	762	850	889	980	1029
400	406	838	950	991	1100	1130
450	432	914	1050	1092	1200	1219
500	457	991	1150	1194	1250	1321
600	508	1143	1350	1397	1450	1549
700	610	1346	1450

下一個產品：沒有了

上一個產品：氣動平行切斷閘閥
