您當前位置：行業與產品 >> 球閥系列 >> 側裝偏心半球閥

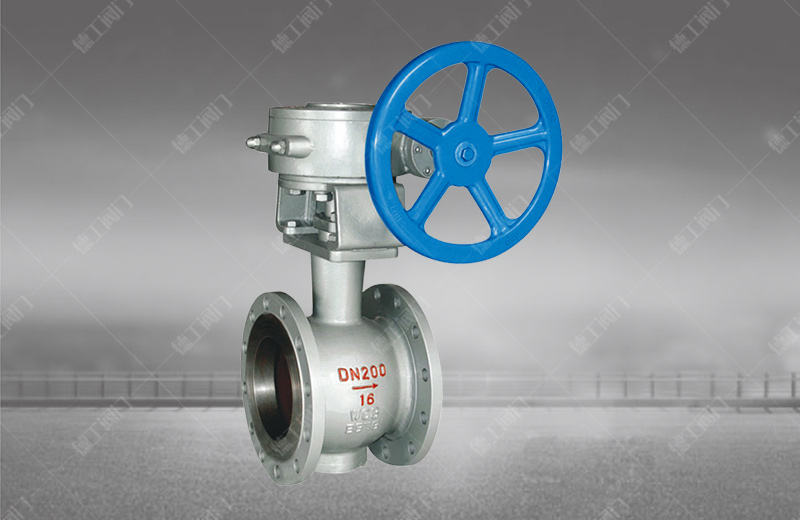

側裝偏心半球閥

技術參數

產品型號：PQ340F
公稱通徑：DN40~1600mm
公稱壓力：PN0.6~4.0MPa
適用溫度：－29℃～+540℃
驅動方式：手動、電動、氣動
連接方式：法蘭連接、對夾連接
閥體材質：QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
適用介質：清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?/div>

產品詳情

產品概述

球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產系統中；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱和供氣系統中；在農田的排灌系統中；在冶金生產系統中得以廣泛地應用，是一種與生產建設、人民生活息息相關的重要機械產品。球閥密閉在各類管路系統中用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。

結構特點

1、切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
2、具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣；
3、采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。

執行標準

設計依據：GB/T12237、API 608
連接法蘭：JB/T79.1~79.4
結構長度：ASME B16.10
試驗與檢驗： GB/T13927、ISO 5208

主要外形連接尺寸

DN(mm)		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	40	400	650	1050	1050	600	600	800	800	800
	WT(kg)	12	16	22	35	58	74	205	322	460	864	1600
電動	H2	-	-	-	-	-	554	600	652	760	830	940
電動	L1	-	-	-	-	-	235	235	235	259	400	410
氣動	H3	274	379	389	479	552	666	736	926	1059	1393	1538
氣動	L2	270	405	405	576	576	776	776	776	1060	1360	1360
