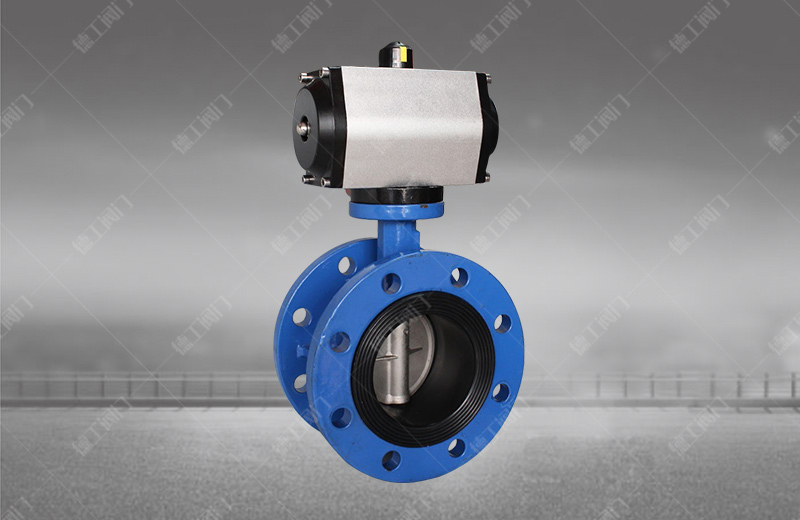

氣動法蘭中線蝶閥

技術參數

產品型號：D641X
公稱通徑：DN25~1000mm
公稱壓力：1.6MPa
閥體材質：WCB、304、316、UPVC
閥板材質：304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳
適用溫度：NBR：-30～80℃；EPDM：-30～120℃；PTFE：-30～130℃
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

產品詳情

產品概述

氣動中線蝶閥是一種蝶板的回轉中心(即閥門軸中心)位于閥體的中心線和蝶板的密封截面上的蝶閥，連接方式有對夾式和法蘭式。氣動中線蝶閥流體阻力較小，中大口徑的蝶閥全開時有效流通面積較大，啟閉迅速省力，利用壓縮空氣來帶動碟扳旋轉90角度即可完成啟閉，也可以裝配上電氣閥門定位器對介質流量，壓力，溫度等各項參數進行調節控制。

結構特點

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性為直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。

主要技術參數

閥體材質：WCB、304、316、UPVC
閥板材質：304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳
密封閥座：NBR、EPDM、PTFE【壓力等級】：1.6MPa
公稱通徑：DN25-DN1000
結構形式：A型、LT凸耳式
連接方式：對夾、法蘭式
電磁閥電壓：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
溫度范圍：NBR：-30～80℃；EPDM：-30～120℃；PTFE：-30～130℃
氣動執行器：雙作用、單作用
氣動附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構

口徑	英寸	法蘭 GB國標尺寸PN10/PN16/PN25						執行器尺寸
口徑	英寸	L	H	H1	D1	n-d	重量KG	A	B	C
DN50	2	108	245	80	125/125/125	4-18/4-18/4-18	12	217	137	111
DN65	2-1/2	112	250	90	145/145/145	4-18/4-18/8-18	13.75	258	147	122
DN80	3	114	350	98	160/160/160	4-18/8-18/8-18	16.25	258	147	122
DN100	4	127	380	112	180/180/190	8-18/8-18/8-22	21	299	165	135
DN125	5	140	410	128	210/210/220	8-18/8-18/8-26	30	349	182	153
DN150	6	140	490	147	240/240/250	8-22/8-22/8-26	37	397	199	173
DN200	8	152	560	178	295/295/310	8-22/12-22/12-26	49	473	221	192
DN250	10	165	621	215	350/355/370	12-22/12-26/12-30	72	560	249	213
DN300	12	178	680	250	400/410/430	12-22/12-26/16-30	92	601	280	243
DN350	14	190	757	280	460/470/490	16-22/16-26/16-33	127.5	738	383	356
DN400	16	216	825	320	515/525/550	16-26/16-30/16-36	158	738	383	356
DN450	18	222	925	350	565/585/600	20-26/20-30/20-36	202	738	383	356
DN500	20	229	1010	380	620/650/660	20-26/20-33/20-36	251	940	434	415
DN600	24	267	1180	440	725/770/770	20-30/20-36/20-36	350	940	434	415
