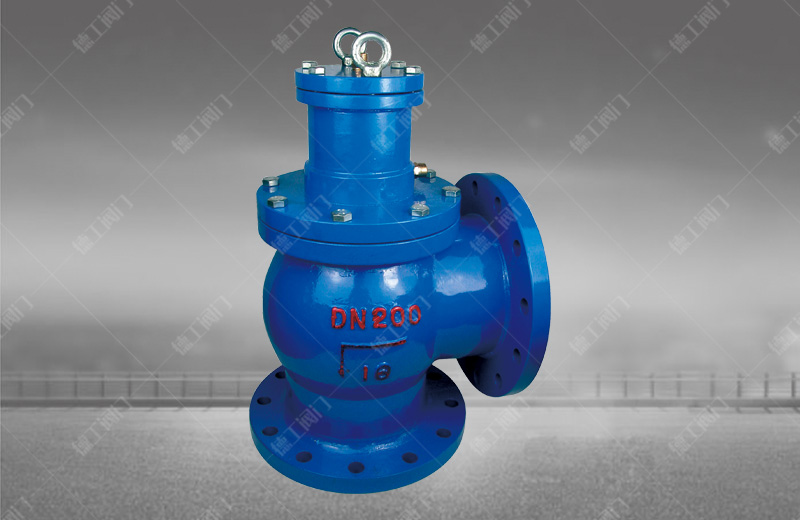

液壓、氣動角式快開排泥閥

技術參數

產品型號：J744X/J644X
公稱壓力：PN0 6~1.0MPa
公稱通徑：DN100～400mm
最低馬驅動壓力：0.15MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598

產品詳情

產品概述

液壓、氣動角式快開排泥閥是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封,無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。

主要技術參數

公稱壓力(MPa)	試驗壓力(MPa)		液壓缸工作介質	適用溫度	適用介質
	殼體	密封
1.0	1.5	1.1	清水、氣	≤80℃	水、污水
1.6	2.4	1.76

主要零部件材料

零件名稱	閥體、閥蓋	膜片壓板、閥盤	閥桿	膜片
材料	鑄鐵、球鐵、碳鋼	球鐵、青銅	不銹鋼	尼龍強化橡膠

主要外形連接尺寸

DN	80	100	150	200	250	300	350	400
H	480	500	620	735	805	940	1100	1200
L1	135	145	175	225	260	280	305	340
L2	125	125	145	185	205	245	270	310
