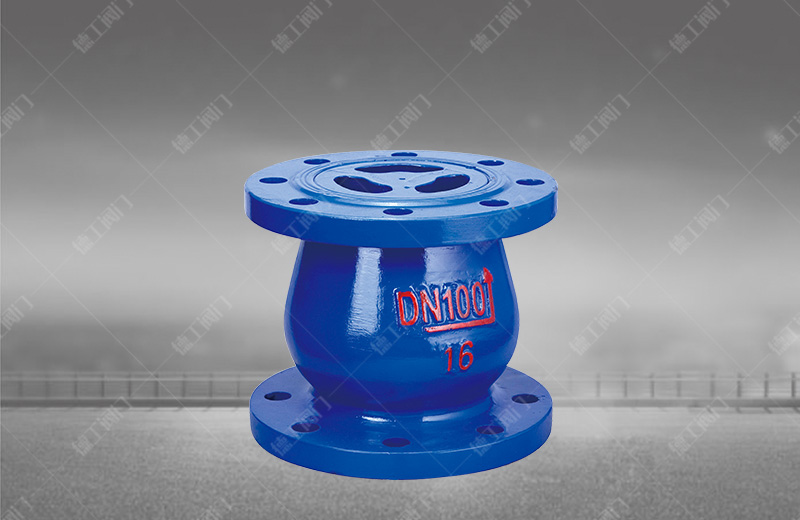

靜音式止回閥

技術參數

產品型號：DRVZ(H42X)
公稱通徑：DN50~350mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
法蘭標準：GB/T17241.6、GB/T 9113
試驗標準：GB/T13927、API598

產品詳情

【DRVZ(H42X)靜音止回閥-產品說明】

DRVZ(H42X)靜音止回閥主要由閥體、閥座、導流體、閻瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計壓力損失極小。閥瓣啟閉行程很短停泵時可快速關閉防止巨大的水錘聲具有靜音關閉的特點。靜音止回閥主要用于給排水、消防、暖通系統可安裝于水泵出口處以防止倒流及水錘對泵的損害。

【DRVZ(H42X)靜音止回閥-主要技術參數】

型號		DRVZ-10	DRVZ-16	DRVZ-25Q
公稱壓力		PN1.0MPa	PN1.6MPa	PN2.5MPa
公稱通徑		DN50-350mm
最高工作壓力		1.0 MPa	1.6 MPa	2.5 MPa
密封試驗壓力		1.0 MPa	1.6 MPa	2.5 MPa
殼體試驗壓力		1.5 MPa	2.4 MPa	3.75 MPa
主要零件材料	閥體、導流體	灰鑄鐵		球墨鑄鐵
	閥座、軸承、閥瓣、軸	鋁青銅或銘不銹鋼
	彈簧	不銹鋼

【DRVZ(H42X)靜音止回閥-主要外形尺寸】

(法蘭尺寸1.0MPa按GB4216.84標準， PNl.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4 88標準)

公稱通徑	L
50	120
65	150
80	180
100	229
125	254
150	267
200	292
250	340
300	-
350	-
